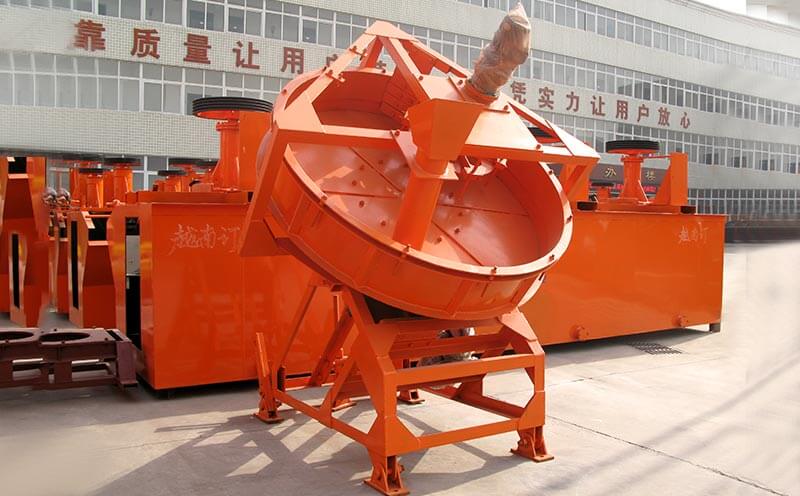

圓盤造粒機簡介

圓盤造粒機為容積式計量的給料機械設備，它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。作為細粒物料給料設備，適用于運送粉狀、料狀或小塊狀態的各種非粘性物料，如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。

造粒圓盤采用整體圓弧結構，成粒率可達93以上。造粒盤設有三個出料口，便于間斷生產作業,大大降低了勞動強度，提高了勞動效率。減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強，堅固耐用，不易變形。加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。

1、該圓盤造粒機適用輸送物料粒度不大于50mm，不適宜輸送粘性較大、不易流動的物料和流動性特別好的物料。

2、河南紅星機器廠家專業生產出口圓盤造粒機，它生產的圓盤造粒機采用整體圓弧結構,成粒率可達93以上。

3、造粒盤設有三個出料口，便于間斷生產作業，大大降低了勞動強度，提高了勞動效率。

4、減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。

5、造粒盤盤底采用多條輻射鋼板加強，堅固耐用，不易變形。

6、加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。

圓盤造粒機原理為：生料粉在雙軸攪拌機內被霧化水均勻濕潤，形成粒度很均勻的球核，然后送進成球盤中進行成球。料球的水分應控制在12～14%。水應大部分在雙軸攪拌機內加入，成球盤中只加入少量的補加水，補加水量控制在0～3%左右。干粉造粒則直接加在成球盤內，并噴灑適量的水份，生料球核進入成球盤后在盤內受離心力、摩擦力和重力的作用，沿拋物線運動。由于物料的粘結性和可塑性，使球核在運動過程中互相粘結并逐漸長大。當成球盤的傾角、盤邊高、轉速及水份等參數一定時，不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動。料球在不斷的滾動過程中將球內的水份不斷排擠出表面，由于物料的粘結性以及表面液膜的自然揮發，使料球具有一定的強度，然后隨著傾斜盤體的轉動從盤的邊部排出盤外。

圓盤造粒機內部結構圖

造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不易變形、加厚、加重、堅固的底座設計,不需要地腳螺栓固定,運轉平穩.造粒機主齒輪采用高頻猝火,使用壽命增加一倍.造粒面盤內襯高強度玻璃鋼,防腐耐用.該機有造粒均勻,成球率高,運轉平穩

技術參數
