反擊碎石機簡介
反擊碎石機又叫反擊式破碎機，主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工，特別是用于高速公路、鐵路、水電工程等流動性石料的作業。是一種新型效率高的破碎設備，其特點是：體積小、構造簡單、破碎比大、耗能少、生產能力大、產品粒度均勻、并有選擇性的碎礦作用。

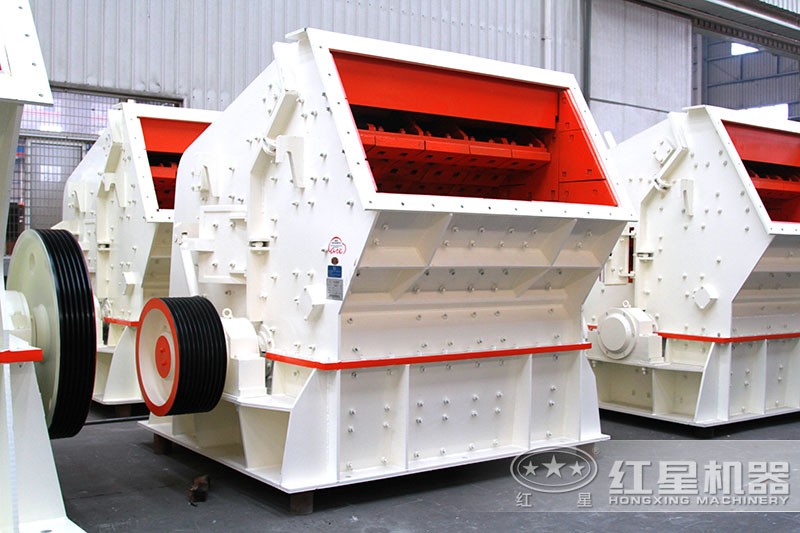

反擊碎石機車間實拍
反擊碎石機優勢
1、反擊碎石機處理邊長100-500毫米以下物料，具抗壓強最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。
2、構造簡單、體積小、重量輕、生產能力大、生產成本低。
3、進料口大、破碎腔高、適應物料硬度高。
4、破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用。

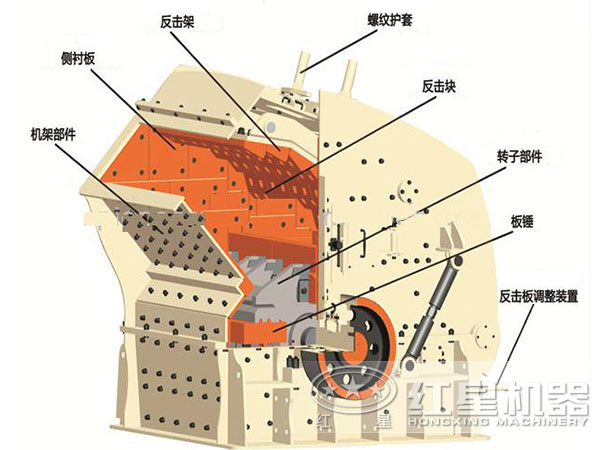

反擊碎石機結構
反擊破主要由反擊架、反擊塊、板錘、轉子部件 等結構組成，設計合理、結構緊湊
作業原理
利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，直到物料被破碎到所需粒度，由出料口排出。
技術參數
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
電機功率 （kw） |
外形尺寸 （長×寬×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
